8.7/ 15 kV 3 πυρήνων μονωμένο XLPE χάλυβα ταινιών θωρακισμένο καλώδιο τροφοδοσίας τάσης 3 πυρήνων μέσο
Ανοπτημένος προσαραγμένος αγωγός χαλκού, μόνωση XLPE, ταινία χαλκού που καλύπτονται, πυρήνας που τοποθετούνται επάνω, PVC PVC Innersheathed, θωρακισμένος και καλώδιο τροφοδοσίας εξωτερικό τυλιγμένο.
Τα 3 καλώδια πυρήνων σχεδιάζονται για τη διανομή της ηλεκτρικής δύναμης με το ονομαστικό Uo/τάσης U: 8.7/15 KV και συχνότητα 50Hz.
|
ΚΑΤΑΣΚΕΥΗ:
1. ΑΓΩΓΟΣ
– Γυμνή κατηγορία 2 χαλκού στο IEC 60228, στρογγυλή, multiwire προσαραγμένη και συμπαγής
2. ΟΘΟΝΗ ΑΓΩΓΩΝ
– Εσωτερικό ημιαγωγικό επίστρωμα
3. ΜΟΝΩΣΗ
– Μόνωση πυρήνων του διασυνδεμένου πολυαιθυλενίου (XLPE)
4. ΟΘΟΝΗ ΜΟΝΩΣΗΣ
– Το εξωτερικό αγώγιμο στρώμα εξώθησε και ένωσε στενά μόνιμα με τη μόνωση πυρήνων
Ημιαγωγικός τύπος
– Πέρα από το εξωτερικό ημιαγωγικό στρώμα, μια ημιαγωγική ταινία πρέπει να χρησιμοποιηθεί.
5. ΟΘΟΝΗ ΜΕΤΑΛΛΩΝ
– ταινίες χαλκού helically με ένα ελάχιστο πάχος 0,1 χιλ.
6. ΥΛΙΚΟ ΠΛΗΡΏΣΕΩΣ
– Υλικό πληρώσεως PP
7. ΤΥΛΙΓΟΝΤΑΣ ΤΑΙΝΙΑ
ΕΣΩΤΕΡΙΚΗ ΘΗΚΗ
– Ένωση πολυβινυλικού χλωριδίου (PVC)
ΤΕΘΩΡΑΚΙΣΜΕΝΟ ΜΕ
– Γαλβανισμένο διπλό ελάχιστο πάχος ταινιών χάλυβα 0,1 χιλ.
8. ΘΗΚΗ
– Εξωτερική θήκη της ένωσης PVC
Προσδιορισμός πυρήνων:
– χρωματισμένες ταινίες κάτω από την οθόνη.
|
|
STANDER
Διεθνής: Iec60502-2
Εθνικός: GB/T 12706.1-2008
|
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
|
|
Σειρά θερμοκρασίας
– κατά τη διάρκεια της εγκατάστασης μέχρι -5°C
Λειτουργούσα θερμοκρασία
– μέγιστο +90°C
Θερμοκρασία βραχυκυκλώματος
+250°C (μέγιστο 5 s διάρκειας βραχυκυκλώματος)
Ελάχιστη κάμπτοντας ακτίνα
– καλώδιο Ø 15 Χ
|
Ονομαστική τάση
– U0/U8.7/15kV
Λειτουργούσα τάση, 50 Hz
– για 8.7/15 kV = μέγιστα 17,5 kV
Τάση δοκιμής (V/5 λ.)
– για 8.7/15 kV = 30.5KV
Σπάζοντας δύναμη:
– ελάχιστο 200%
Εκτατή δύναμη:
– ελάχιστα 12,5 N/mm2
|
ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ
No.cores Χ
διαγώνιος-SEC. |
Μόνωση
πάχος |
Πάχος εσωτερικών θηκών |
Θήκη
πάχος
Ονομαστικός
αξία |
Εξωτερικό Ø
περ. |
βάρος
περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
| χιλ. ² |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
| rm 3 X 35 |
4.5 |
1.4 |
2.6 |
53 |
3816 |
151 |
184 |
| rm 3 X 50 |
4.5 |
1.5 |
2.7 |
56.2 |
4494 |
181 |
218 |
| rm 3 X 70 |
4.5 |
1.5 |
2.8 |
60 |
5333 |
225 |
267 |
| rm 3 X 95 |
4.5 |
1.6 |
3.0 |
64.1 |
6359 |
273 |
318 |
| rm 3 X 120 |
4.5 |
1.7 |
3.1 |
67.5 |
7338 |
311 |
360 |
| rm 3 X 150 |
4.5 |
1.7 |
3.2 |
71.1 |
8493 |
353 |
404 |
| rm 3 X 185 |
4.5 |
1.8 |
3.3 |
75 |
9824 |
402 |
456 |
| rm 3 X 240 |
4.5 |
1.9 |
3.5 |
80.3 |
11894 |
473 |
531 |
| rm 3 X 300 |
4.5 |
2.0 |
3.7 |
86.9 |
13932 |
540 |
598 |
| X400 3 rm |
4.5 |
2.1 |
3.9 |
97 |
18650 |
640 |
692 |
τα *Dimensions και οι προδιαγραφές μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.
ΜΕΣΗ ΔΟΚΙΜΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
| Στερεότυπες δοκιμές: |
Δοκιμές δειγμάτων: |
Δοκιμές τύπων: |
Αυτές οι μη καταστρεπτικές δοκιμές πραγματοποιούνται κανονικά σε όλα τα μήκη που κατασκευάζονται.
- Ειδική αντίσταση αγωγών
- Δοκιμή σπινθήρων στο oversheath
- Δοκιμές τάσης στη θήκη
- Δοκιμή τάσης ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ στο oversheath |
Αυτές οι ενδεχομένως καταστρεπτικές δοκιμές πραγματοποιούνται κανονικά σε κάθε τρέξιμο παραγωγής.
- Εξέταση του αγωγού και των διαστάσεων
- Καυτή καθορισμένη δοκιμή για τη μόνωση XLPE
- Μόνωση και oversheath πάχος
- Τετράωρη δοκιμή τάσης |
Αυτές οι καταστρεπτικές δοκιμές πραγματοποιούνται κανονικά εκτός από τις ανωτέρω δοκιμές στην έναρξη ενός ιδιαίτερου ανεφοδιασμού καλωδίων για να επικυρώσουν το σχέδιό της.
- Ηλεκτρικές δοκιμές τύπων συμπεριλαμβανομένου του κύκλου κάμψης και θερμότητας
- Μη ηλεκτρικές δοκιμές τύπων συμπεριλαμβανομένων των μηχανικών ιδιοτήτων μετά από να γεράσει και δοκιμές υπό τους όρους πυρκαγιάς. |
ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΝΑΥΤΙΛΙΑ
Συσκευασία: ξύλινο τύμπανο χάλυβα, άλλο όπως απαιτείται το τυποποιημένο μήκος παράδοσης είναι 300 μ
| Λεπτομέρειες συσκευασίας: |
Παράδοση:
|
|
|
|
| Ξύλινα τύμπανα χάλυβα |
Τύμπανο καλωδίων στο εμπορευματοκιβώτιο |
σταλμένος σε 15 ημέρες μετά από την πληρωμή |
Στοιχεία τυμπάνων καλωδίων
| ΤΥΜΠΑΝΑ ΚΑΛΩΔΙΩΝ |
D1=Flange διάμετρος (χιλ.) |
Πλάτος W=Useful (χιλ.) |
D2=Barrel διάμετρος (χιλ.) |
|
1000 |
700 |
500 |
| 1100 |
700 |
550 |
| 1200 |
700 |
600 |
| 1400 |
750 |
710 |
| 1600 |
900 |
900 |
| 1800 |
1120 |
1000 |
| 2400 |
1150 |
1300 |
Λιμένας παράδοσης:
|
|
|
| Λιμένας Shenzhen |
Λιμένας του Χογκ Κογκ |
Λιμένας Guangzhou |
Η παραγωγή μας στους αριθμούς
|
|
●Η παραγωγή καλωδίων άρχισε το 1983
●35 έτη εμπειρίας κατασκευής καλωδίων
●Πωλήσεις το 2016 περίπου 500 εκατομμύριο Δολ ΗΠΑ
●100.000 τετρ.μέτρα χώρου παραγωγής
●350 θα-εκπαιδευμένοι υπάλληλοι
●Εξαγόμενος περισσότερες από 22 χώρες
●2 εγκαταστάσεις κατασκευής
●1 κέντρο Ε&Α
|
●200 σύνολα εξοπλισμού δοκιμής
●100 εξεταστικά στοιχεία
●εργαστήριο 8
●40 μηχανές σχεδίων καλωδίων
●10 συσσωρεύοντας μηχανές
●Σύστημα εξωθητών 28
●42 προσάραξη των μηχανών
●10 πλέκοντας μηχανές
|
Το καλώδιο chengtiantai Shenzhen ενεργοποιεί τα επικυρωμένα συστήματα διαχείρισης υποχωρητικά με:
| |
Certificat |
Πληροφορίες |
|
ISO 9001:2008
Ποιοτικά συστήματα διαχείρισης
|
Certificat ISO 9001:2008
- Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen
Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.
Έγκυρος μέχρι τις 13 Ιανουαρίου 2019 |
|
ISO 14001:2004
Περιβαλλοντικά συστήματα διαχείρισης
|
Certificat ISO 14001:2004
- Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen
Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.
Έγκυρος μέχρι τις 13 Ιανουαρίου 2019
|
|
OHSAS 18001:2007
Προδιαγραφή αξιολόγησης για τα διοικητικά systemsenvironmental συστήματα διαχείρισης υγιεινής & ασφάλειας της εργασίας
|
Certificat OHSAS 18001:2007
- Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen
Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.
Έγκυρος μέχρι τις 13 Ιανουαρίου 2019 |
Διαδικασία παραγωγής του μέσου καλωδίου τροφοδοσίας τάσης
|
|
|

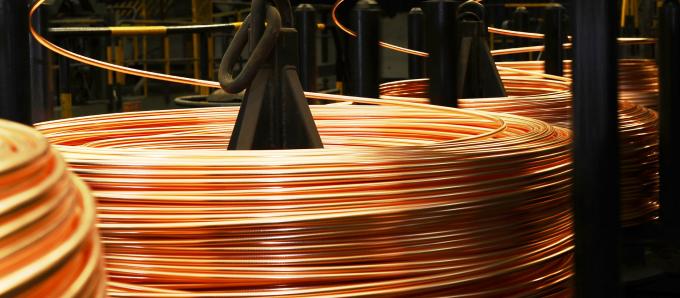

| 1. ράβδος χαλκού |
2. σχέδιο καλωδίων |
3. προσάραξη καλωδίων |
|
|
|
| 4.Triple μόνωση εξώθησης |
5.Screening διαδικασία |
6. εξωτερική καλύπτοντας διαδικασία |
|
|
|
| 7. Χαρακτηρισμός θηκών |
8. Συσκευασία |
9. Μερική επιθεώρηση απαλλαγής |

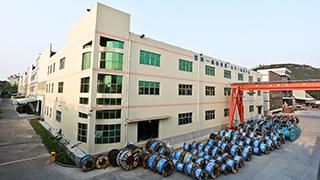

Κάποιος μεγάλος πυροβολισμός στις εγκαταστάσεις κατασκευής μας
Τοποθετημένος σε: Το βιομηχανικό πάρκο Chengtiantai, νέα περιοχή Guangming, Shen η Λαϊκή Δημοκρατία της Κίνας 518106

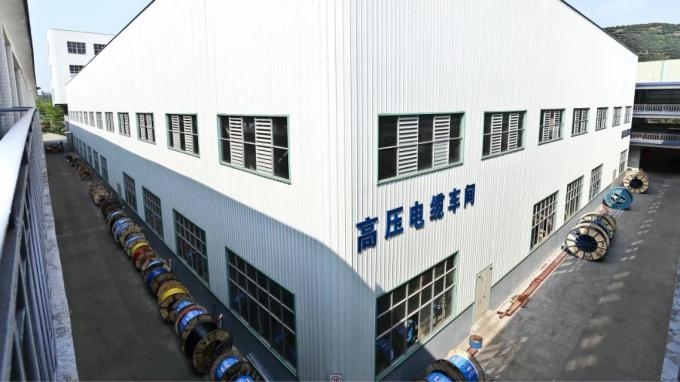

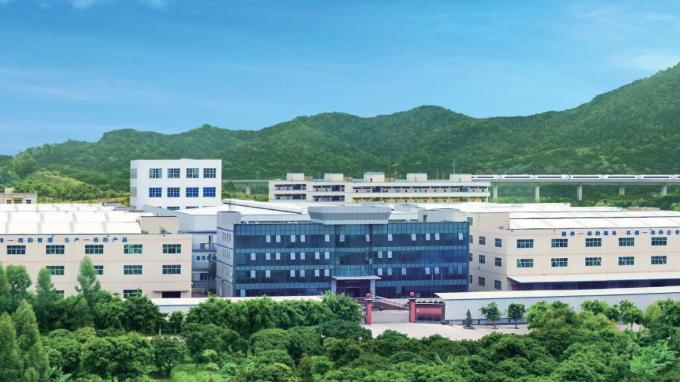

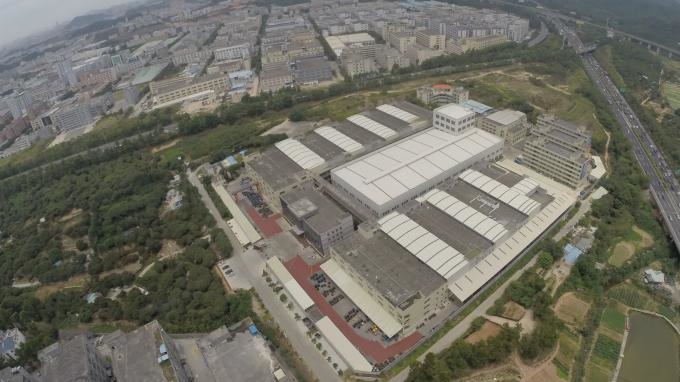

Μάτι πουλιού στις εγκαταστάσεις κατασκευής μας
Εγκαταστάσεις κατασκευής με την περιοχή μερών: χώρος παραγωγής 80.000 τετράγωνος μ: 100.000 τετράγωνο μ

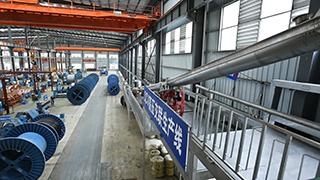

Μέσο κατάστημα καλωδίου τροφοδοσίας τάσης

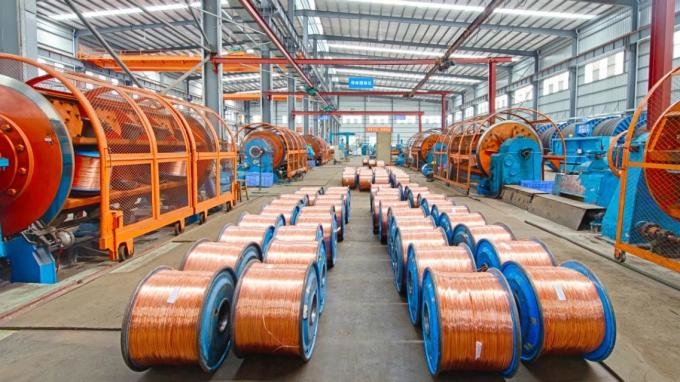

Εργαστήριο σχεδίων καλωδίων

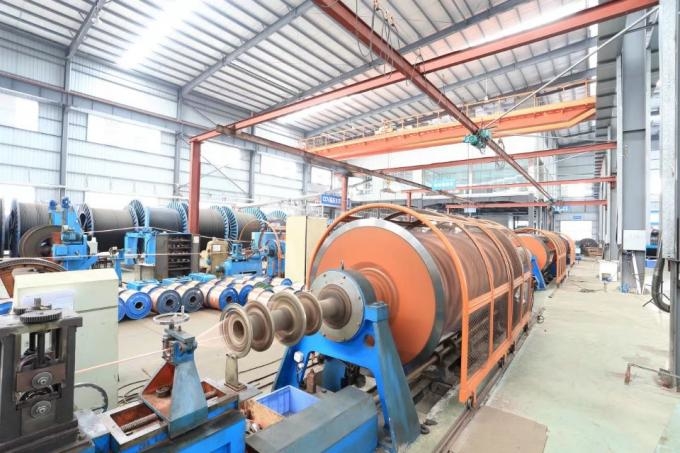

Καλώδιο που προσαράσσει το εργαστήριο
προσάραξη καλωδίων
Μέσο καλώδιο τροφοδοσίας CCV τάσης γραμμή παραγωγής

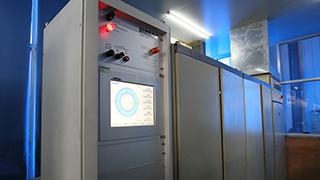

Μέτρηση ακτίνας X SIKORA για τις γραμμές βιογραφικού σημειώματος
Αναμονή εξελίκτρων καλωδίων που στέλνεται έξω
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΑΓΗΣ
Για τη γρήγορες αναφορά/τις προμήθειες παρακαλώ σιγουρευτείτε τις έρευνές σας και οι διαταγές σας είναι
εξασφάλιση των ακόλουθων στοιχείων:
1 - Διεθνή ή ειδικά πρότυπα. (Εναλλακτικά, η ακριβής χρήση του καλωδίου.)
2 - εκτιμημένη τάση.
3 - αγωγοί χαλκού ή αλουμινίου.
4 - μέγεθος κάθε αγωγού.
5 - υλικό μόνωσης: XLPE ή άλλα.
6 - αριθμός και προσδιορισμός των αγωγών.
7 - άλλες απαιτήσεις.
8 - συσκευασία.
9 - απαραίτητος χρόνος παράδοσης.
10 - απαραίτητη ισχύς.
ΕΠΑΦΗ
Εάν αυτός ο όλος φαίνεται λίγο πάρα πολύ τεχνικός για σας, κατόπιν γιατί να μην έλθει σε επαφή με μας.
Ανυπομονούμε να σας βοηθήσουμε στον προσδιορισμό των καλύτερων προϊόντων για τη συγκεκριμένη αίτησή σας και για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις που να έχετε.
ΕΞΟΥΣΙΟΔΟΤΗΣΗ
Για μια περίοδο που αρχίζει κατά την ημερομηνία έστειλε τα αγαθά στον αγοραστή και τη συνέχιση για μια περίοδο 12 μηνών έκτοτε.
