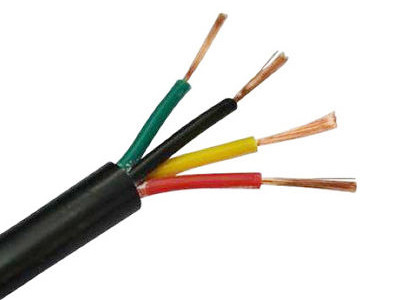

Καλώδιο τέσσερα οικοδόμησης χαλκού χρήσης εσωτερικών συσκευών καλώδιο πυρήνων H05VV Φ

Χαρακτηριστικά κατασκευής

Υλικό αγωγών

Προσαραγμένη κατηγορία 5 χαλκός στο IEC 60228

Τύπος αγωγού

Εγκύκλιος, που προσαράσσουν

Μόνωση

πολυβινυλικό χλωρίδιο (PVC)

Ηλεκτρικά χαρακτηριστικά

Εκτιμημένη τάση Uo/U (Um)

300/500V

Τάση δοκιμής:

2000 Β

Χαρακτηριστικά χρήσης

Σειρά θερμοκρασίας:

-5 σε +70°C

Μέγιστη λειτουργούσα θερμοκρασία:

70°C

Ανώτατη θερμοκρασία αγωγών βραχυκυκλώματος:

160°C

Μηχανικά χαρακτηριστικά

Ευελιξία καλωδίων

Εύκαμπτος

Μηχανική αντίσταση στις επιδράσεις:

Χαμηλός

Όροι εγκατάστασης

Θερμοκρασία εγκατάστασης:

5°C

Ελάχιστη κάμπτοντας ακτίνα:

διάμετρος καλωδίων 6 Χ

Συνιστώμενη μέγιστη εκτατή πίεση:

50 N/mm ²

χιλ. ²

χιλ.

χιλ.

κλ/χλμ

Α

Ω/km

m / σπείρα

2×0.75

0,6

6.0-7.6

55

13

26

100 μ/σπείρα

2×1.0

0,6

5.9-7.5

60

16

19.5

100 μ/σπείρα

2×1.5

0,7

6.8-8.6

85

20

13.3

100 μ/σπείρα

2×2.5

0,8

8.9-11.0

130

27.5

7.98

100 μ/σπείρα

3×0.75

0,6

6.0-7.6

65

9.5

26

100 μ/σπείρα

3×1.0

0,6

6.3-8.0

75

16

19.5

100 μ/σπείρα

3×1.5

0,7

7.4-9.4

110

20

13.3

100 μ/σπείρα

3×2.5

0,8

9.2-11.4

144

21

7.98

100 μ/σπείρα

4×0.75

0,6

7.4-9.4

75

13

26

100m/ σπείρα

4×1.0

0,6

7.1-9.0

95

16

19.5

100m/ σπείρα

4×1.5

0,7

8.4-10.5

130

20

13.3

100m/ σπείρα

4×2.5

0,8

10.1-12.5

200

27

7.98

100m/ σπείρα

5×0.75

0,6

7.4-9.3

95

13

26

100m/ σπείρα

5×1.0

0,6

7.8-9.8

120

16

19.5

100m/ σπείρα

5×1.5

0,7

9.3-11.6

170

20

13.3

100m/ σπείρα

5×2.5

0,8

11.2-13.9

260

27

7.98

100m/ σπείρα

Συσκευασία

• Σπείρα στο φύλλο αλουμινίου (100m)

• Σπείρα στο χαρτόνι (100m) όπως απαιτείται

• Τύμπανο

Διαδικασία παραγωγής

1. Ράβδος χαλκού

2. Καλωδίων & σε απευθείας σύνδεση ανόπτηση καλωδίων

4. Εξώθηση πυρήνων (PVC compand με το διαφορετικό χρώμα)

5. Να προκαλέσει τη δοκιμή

6. συσκευασία

CE

IEC

Υποχρεωτικό πιστοποιητικό της Κίνας, 3C

– Πιστοποιητικό αριθ. : CE170103005324
– Κάτοχος: η ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai.

– Επικυρωμένος μέσω του κέντρου ποιοτικής πιστοποίησης της Κίνας
– Στοιχεία του ζητήματος: Στις 17 Μαρτίου 2017
– Ημερομηνία της λήξης: Στις 17 Μαρτίου 2020

– Πιστοποιητικό αριθ. : CN39750
– Κάτοχος: η ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai.

– Επικυρωμένος μέσω του κέντρου ποιοτικής πιστοποίησης της Κίνας
– Στοιχεία του ζητήματος: Στις 17 Μαρτίου 2017
– Ημερομηνία της λήξης: Στις 17 Μαρτίου 2020

– Πιστοποιητικό αριθ. : 2004010105108087
– Κάτοχος: η ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai.

– Επικυρωμένος μέσω του κέντρου ποιοτικής πιστοποίησης της Κίνας
– Στοιχεία του ζητήματος: Μάιος. 15, 2017
– Ημερομηνία της λήξης: Στις 11 Σεπτεμβρίου 2022

Πιστοποιητικό

Πληροφορίες

ISO 9001:2008

Ποιοτικά συστήματα διαχείρισης

– Certificat ISO 9001:2008
– Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen
– Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.
– Έγκυρος μέχρι τις 9 Ιανουαρίου 2022

ISO 14001:2004

Περιβαλλοντικά συστήματα διαχείρισης

– Certificat ISO 14001:2004

– Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen

– Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.

– Έγκυρος μέχρι τις 9 Ιανουαρίου 2022

OHSAS 18001:2007

Προδιαγραφή αξιολόγησης για τα διοικητικά systemsenvironmental συστήματα διαχείρισης υγιεινής & ασφάλειας της εργασίας

– Certificat OHSAS 18001:2007
– Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen
– Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd.
– Έγκυρος μέχρι τις 9 Ιανουαρίου 2022

●Η παραγωγή καλωδίων άρχισε το 1983
●35 έτη εμπειρίας κατασκευής καλωδίων

●Πωλήσεις το 2016 περίπου 500 εκατομμύριο Δολ ΗΠΑ

●100.000 τετρ.μέτρα χώρου παραγωγής
●350 θα-εκπαιδευμένοι υπάλληλοι
●Εξαγόμενος περισσότερες από 22 χώρες

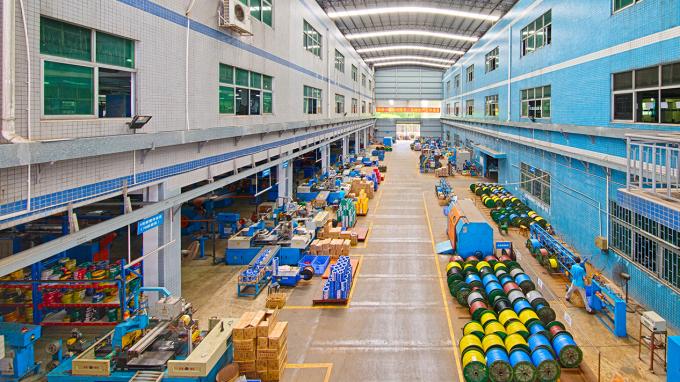

●2 εγκαταστάσεις κατασκευής

●εργαστήριο 8
●1 κέντρο Ε&Α

●200 σύνολα εξοπλισμού δοκιμής

●100 εξεταστικά στοιχεία
●40 μηχανές σχεδίων καλωδίων
●10 συσσωρεύοντας μηχανές
●Σύστημα εξωθητών 28
●42 προσάραξη των μηχανών
●10 πλέκοντας μηχανές

●12 μηχανές τηλεγράφησης

●8 μηχανές θωρακίσεων
