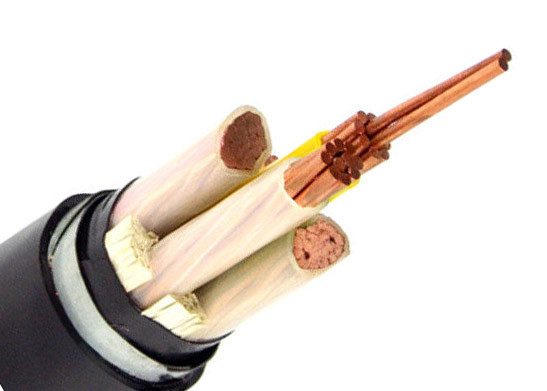

Name: Υψηλή επίδοση τρία πυρήνων θωρακισμένη αντίσταση διάβρωσης καλωδίου τροφοδοσίας υψηλή
Brand: Shenzhen Chengtiantai Cable Industry Development Co.,Ltd
SKU: YJV22-3C
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Τάση: 0.6/1 kV

μόνωση πυρήνων: XLPE

ΑΡΙΘ. των πυρήνων: 3

τεθωρακισμένο: Γαλβανισμένη ταινία χάλυβα

αγωγός: Προσαραγμένη κατηγορία 2 στο IEC 60228

Εξωτερική θήκη: PVC

Επισημαίνω:

υπόγειο θωρακισμένο καλώδιο

θωρακισμένο καλώδιο πυρήνων

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Κίνα (ηπειρωτική χώρα)

Μάρκα: Chengtiantai

Πιστοποίηση: IEC, Rosh，CCC

Αριθμό μοντέλου: YJV22-3C

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο χάλυβα

Χρόνος παράδοσης: Σταλμένος σε 15 ημέρες μετά από την πληρωμή

Όροι πληρωμής: L / C, T / T

Εκθεσιακός χώρος

Υψηλή επίδοση τρία πυρήνων θωρακισμένη αντίσταση διάβρωσης καλωδίου τροφοδοσίας υψηλή

Περιγραφή προϊόντων

Το ηλεκτρικό καλώδιο με τους αγωγούς χαλκού, μόνωση XLPE, κλινοστρωμνή PVC, διπλασιάζει το γαλβανισμένο τεθωρακισμένο το (STA) ταινιών χάλυβα και την εξωτερική θήκη PVC

ΕΦΑΡΜΟΓΗ

Θωρακισμένα καλώδια για τις σταθερές εγκαταστάσεις, κατάλληλος για την εσωτερική και υπαίθρια εγκατάσταση, στον αέρα και το έδαφος

- Τοποθετημένος στους τοίχους, στους αγωγούς καλωδίων, στους δίσκους καλωδίων.

- Αυτά τα καλώδια δεν σχεδιάζονται για να τοποθετηθούν επάνω στα υγρά περιβάλλοντα

- Μέγιστη εκτίμηση θερμοκρασίας του αγωγού: +90 °C

- Κατάλληλος για τη θερμοκρασία κάτω σε -25 °C.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΤΑΣΚΕΥΗΣ

Υλικό αγωγών	Χαλκός
Ευελιξία αγωγών	Προσαραγμένη κατηγορία 2 στο IEC 60228
Μόνωση	XLPE
Εσωτερική θήκη	PVC
Τύπος τεθωρακισμένων	Γαλβανισμένες ταινίες χάλυβα
Εξωτερική θήκη	PVC
Χρώμα	Μαύρος
Αμόλυβδος	Ναι

Ηλεκτρικά χαρακτηριστικά

Εκτιμημένη τάση Uo/U	0.6/1 kV
Μέγιστη λειτουργούσα τάση	1,2 kV
Συχνότητα	50 Hz
Τάση δοκιμής:	3500 Β

Χαρακτηριστικά χρήσης

Επιτρεπτή λειτουργούσα θερμοκρασία στον αγωγό	+90°C
θερμοκρασία βραχυκυκλώματος (μέγιστο 5 s διάρκειας)	250 °C
Ελάχιστη θερμοκρασία εγκαταστάσεων	μην πρέπει να είστε χαμηλότερος από 0°C
Μέγιστη επιτρεπτή εκτατή πίεση αγωγών	50 N/mm ²
Ελάχιστη κάμπτοντας ακτίνα	καλώδιο Ø 15 Χ

Φυσικά και ηλεκτρικά χαρακτηριστικά:

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Πάχος εσωτερικών θηκών	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/χλμ
3×4.0	0,7	0,9	1.8	15.2	379	37	45	4.61
3×6.0	0,7	0,9	1.8	16.3	463	46	57	3.08
3×10	0,7	0,9	1.8	18.6	628	63	77	1.83
3×16	0,7	0,9	1.8	20.7	851	83	100	1.15
3×25	0,9	0,9	1.8	24.2	1209	112	131	0,73
3×35	0,9	0,9	1.8	26.4	1546	137	158	0,52
3×50	1.0	0,9	1.8	26.8	1908	163	187	0,39
3×70	1.1	0,9	2.0	32.0	2874	211	233	0,27
3×95	1.1	1.2	2.2	35.4	3685	255	277	0,19
3×120	1.2	1.2	2.3	38.8	4560	298	317	0,15
3×150	1.4	1.2	2.4	43.4	5570	348	358	0,12
3×185	1.6	1.2	2.6	48.5	6837	403	403	0,10
3×240	1.7	1.4	2.7	53.5	8606	480	468	0,08
3×300	1.8	1.4	2.9	57.6	10577	549	531	0,06

τα *Dimensions και οι προδιαγραφές μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Σχέδιο αγωγών

Συσκευασία & παράδοση

Λεπτομέρειες συσκευασίας:		Παράδοση:

Ξύλινα τύμπανα χάλυβα	Τύμπανο καλωδίων στο εμπορευματοκιβώτιο	σταλμένος σε 15 ημέρες μετά από την πληρωμή

Στοιχεία τυμπάνων καλωδίων

ΤΥΜΠΑΝΑ ΚΑΛΩΔΙΩΝ	D1=Flange διάμετρος (χιλ.)	Πλάτος W=Useful (χιλ.)	D2=Barrel διάμετρος (χιλ.)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

Λιμένας παράδοσης:


Λιμένας Shenzhen	Λιμένας του Χογκ Κογκ	Λιμένας Guangzhou

Διαδικασία παραγωγής του καλωδίου τροφοδοσίας χαμηλής τάσης (Unarmored)


1. ράβδος χαλκού	2. σχέδιο καλωδίων	3. προσάραξη καλωδίων

4.Inner θήκη	5. Συγκέντρωση	6.outer κάλυψη της διαδικασίας

7. Χαρακτηρισμός θηκών	8. Συσκευασία	9. παράδοση καλωδίων

Η παραγωγή μας στους αριθμούς

● Η παραγωγή καλωδίων άρχισε το 1983
● 35 έτη εμπειρίας κατασκευής καλωδίων

● Πωλήσεις το 2016 περίπου 500 εκατομμύριο Δολ ΗΠΑ

● 100.000 τετρ.μέτρα χώρου παραγωγής
θα-εκπαιδευμένοι υπάλληλοι ● 350
● Εξαγόμενος περισσότερες από 22 χώρες
● 2 εγκαταστάσεις κατασκευής
● 1 κέντρο Ε&Α

● 200 σύνολα εξοπλισμού δοκιμής

εξεταστικά στοιχεία ● 100
● 8 εργαστήριο
μηχανές σχεδίων καλωδίων ● 40
● 10 συσσωρεύοντας μηχανές
σύστημα εξωθητών ● 28
● 42 που προσαράσσει τις μηχανές
● 10 πλέκοντας μηχανές

Μερικοί μεγάλοι πυροβολισμοί των manufactering εγκαταστάσεών μας


Εγκαταστάσεις Mannufacturing	Κτήριο Ε&Α	Πανοραμική θέα των εγκαταστάσεων

Εργαστήριο καλωδίου τροφοδοσίας των MV	Εξέλικτρα καλωδίων που περιμένουν να σταλεί έξω	Ναυτιλία

Το καλώδιο chengtiantai Shenzhen ενεργοποιεί τα επικυρωμένα συστήματα διαχείρισης υποχωρητικά με:

	Certificat	Πληροφορίες
	ISO 9001:2008 ποιοτικά συστήματα διαχείρισης	Certificat ISO 9001:2008 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019
	ISO 14001:2004 περιβαλλοντικά συστήματα διαχείρισης	Certificat ISO 14001:2004 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019
	OHSAS 18001:2007 προδιαγραφή αξιολόγησης για τα διοικητικά systemsenvironmental συστήματα διαχείρισης υγιεινής & ασφάλειας της εργασίας	Certificat OHSAS 18001:2007 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019

Εξυπηρετήσεις πελατών:

ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΑΓΗΣ

ΕΠΑΦΗ

Για τη γρήγορες αναφορά/τις προμήθειες παρακαλώ σιγουρευτείτε τις έρευνές σας και οι διαταγές σας είναι
εξασφάλιση των ακόλουθων στοιχείων:

1 - Διεθνή ή ειδικά πρότυπα. (Εναλλακτικά, η ακριβής χρήση του καλωδίου.)
2 - εκτιμημένη τάση.
3 - αγωγοί χαλκού ή αλουμινίου.
4 - μέγεθος κάθε αγωγού.
5 - υλικό μόνωσης: XLPE ή άλλα.
6 - αριθμός και προσδιορισμός των αγωγών.
7 - άλλες απαιτήσεις.
8 - συσκευασία.
9 - απαραίτητος χρόνος παράδοσης.
10 - απαραίτητη ισχύς.

Εάν αυτός ο όλος φαίνεται λίγο πάρα πολύ τεχνικός για σας, κατόπιν γιατί να μην έλθει σε επαφή με μας.

Ανυπομονούμε να σας βοηθήσουμε στον προσδιορισμό των καλύτερων προϊόντων για τη συγκεκριμένη αίτησή σας και για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις που να έχετε.

Τηλ.: +86 755 6114 5028
Fax: +86 755 61137976
Ηλεκτρονικό ταχυδρομείο: το cttcable@hotmail.com
Κεντρικό γραφείο: βιομηχανικό πάρκο chengtiantai, κοινότητα Lisonglang, γραφείο Gongming, περιοχή Guangming, Shenzhen Λαϊκή Δημοκρατία της Κίνας 518106

ΕΞΟΥΣΙΟΔΟΤΗΣΗ

Για μια περίοδο που αρχίζει κατά την ημερομηνία έστειλε τα αγαθά στον αγοραστή και τη συνέχιση για μια περίοδο 12 μηνών έκτοτε.
