Name: 0.6/1 KV πυρίμαχο ηλεκτρικό καλώδιο, εκτιμημένο πυρκαγιά καλώδιο για το σύστημα συναγερμών πυρκαγιάς
Brand: Shenzhen Chengtiantai Cable Industry Development Co.,Ltd
SKU: YTTW
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

τάση ποσοστού: 0.6/1 kv

Αγωγός: Γυμνή κατηγορία 2 χαλκού

Ελαφρύ καθήκον: 500 Β

Μόνωση: Ταινία μίκας

Βαρέων καθηκόντων: 750 Β

Θήκη: Μεταλλική θήκη χαλκού

Επισημαίνω:

η πυρκαγιά εκτίμησε το ηλεκτρικό καλώδιο

πυρίμαχο καλώδιο τροφοδοσίας

IEC 60331 πυρίμαχο καλώδιο

Βασικές πληροφορίες

Τόπος καταγωγής: Guangdong, Κίνα (ηπειρωτική χώρα)

Μάρκα: Shenzhen Chengtiantai

Πιστοποίηση: CCC

Αριθμό μοντέλου: YTTW

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο χάλυβα

Χρόνος παράδοσης: 7 / 15 εργάσιμες ημέρες

Όροι πληρωμής: L / C, T / T

Δυνατότητα προσφοράς: 50.000 m/day

Εκθεσιακός χώρος

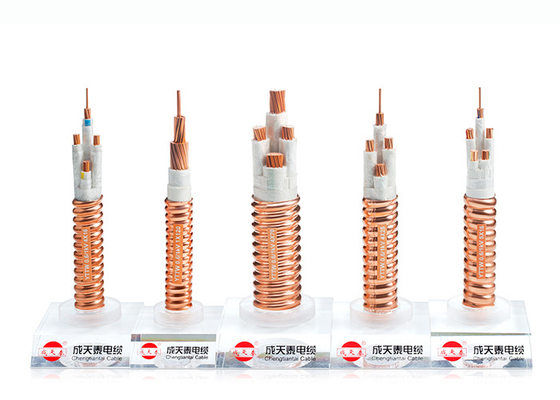

0.6/1 KV πυρίμαχο ηλεκτρικό καλώδιο, εκτιμημένο πυρκαγιά καλώδιο για το σύστημα συναγερμών πυρκαγιάς

Περιγραφή προϊόντων

Καλώδιο YTTW αντίστασης πυρκαγιάς

Το καλώδιο YTTW σχεδιάζεται για τις υπέργειες εφαρμογές.

Κατασκευασμένη για να αντικαταστήσει τις εφαρμογές αγωγών και καλωδίων, αυτή η όλος--μια συνέλευση καλωδίων προσφέρει λιγότερα βήματα εγκαταστάσεων.

Η μεταλλική θήκη χαλκού προστατεύει τους αγωγούς από τη ζημία ενώπιον, κατά τη διάρκεια και μετά από της εγκατάστασης και παρέχει στη γενική ευελιξία μη διαθέσιμη έναν αγωγό.

0.6/1 KV πυρίμαχο ηλεκτρικό καλώδιο, εκτιμημένο πυρκαγιά καλώδιο για το σύστημα συναγερμών πυρκαγιάς 0

— Φλόγα - καθυστερών
— Υψηλές λειτουργούσες θερμοκρασίες
— LSOH αλόγονο-ελεύθερο
— Μεγάλη μηχανική δύναμη
— Ανταγωνιστικό εγκατεστημένο κόστος
— Δημόσιοι χώροι

Τα καλώδια YTTW μας παρέχουν τις σημαντικές ηλεκτρικές και αλεξίπυρες ιδιότητες, και είναι αλόγονο ελεύθερο.

Το σχέδιο, η κατασκευή και η δοκιμή είναι υποχωρητικά με το διεθνές πρότυπο IEC60502 και το EN 50200 προτύπων δοκιμής (pH-90), με τις μόνιμες θερμοκρασίες 840 °C για 90 λεπτά, ποια μέσα είναι σε θέση στη λειτουργία παρά τις πιό ακραίες συνθήκες πυρκαγιάς. Ως εκ τούτου είναι γνωστοί ως ΠΥΡΙΜΑΧΑ καλώδια.

Αυτός ο τύπος καλωδίου αποτελείται από τη θερμοκρασία 250°C βραχυκυκλώματος θερμοκρασίας 105°C υπερφόρτωσης έκτακτης ανάγκης θερμοκρασίας 90°C υπηρεσιών ενιαίων και καλωδίων πολυ-πυρήνων 600/1000V

Η εγκατάσταση αυτών των καλωδίων είναι ουσιαστική στα κυκλώματα ασφάλειας (κυκλώματα ανίχνευσης και συναγερμών, συστήματα εκκένωσης και πυρόσβεσης).

**ΠΡΟΤΥΠΑ:**
	Εθνικός	Διεθνής
Κατασκευή	GB/T 12706	IEC 60502
Μη πυρκαγιά-διαδίδοντας	GB/T 18380,3	IEC 60332-3
Χαμηλή αδιαφάνεια του καπνού εκπεμπόμενη	GB/T 17651,2	IEC 61034-2
Πυρίμαχος	GB/T 12666,6	IEC 60331
Χαμηλά οξύτητα και corrosiveness των αερίων	GB/T 17650,2	IEC 60754-2
Αλόγονο ελεύθερο	GB/T 17650,2	IEC 60754-1
Μη φλόγα-διαδίδοντας	GB/T 18380,1	IEC 60332-1-2

Εκτιμημένη τάση εργασίας:

– Ελαφρύ καθήκον: 500 Β

– Εξεταστική τάση (50 Hz): 2500 Β - 15 λ.

– Βαρέων καθηκόντων: 750 Β

– Εξεταστική τάση (50 Hz): 2000 Β - 15 λ.

**Δομή καλωδίων**
	Αγωγός	Προσαραγμένη κατηγορία 2 αγωγών χαλκού
	Μόνωση	ταινία¹, φλόγα μίκας-καθυστερών
	Υλικό πληρώσεως	Νήματα γυαλιού
	πυρήνων	Τύλιγμα πυρήνων με την ταινία ίνας υάλου ως φλόγα-προστασία
	Θήκη	Ζαρωμένος χαλκός
	Εξωτερική κάλυψη (προαιρετική)	Εξωτερικό PVC θηκών αντιδιαβρωτικού

**ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΡΗΣΗΣ**
Θερμοκρασία υπηρεσιών	90°C
Θερμοκρασία υπερφόρτωσης έκτακτης ανάγκης	105°C
Θερμοκρασία βραχυκυκλώματος	250°C
Τοποθέτηση της θερμοκρασίας	μην πρέπει να είστε χαμηλότερος από 0°C
Ελάχιστη κάμπτοντας ακτίνα κατά το τοποθέτηση	Ενιαίος πυρήνας: ρ = εξωτερική διάμετρος καλωδίων 6 Χ
Χρώμα θηκών	Το τυποποιημένο χρώμα είναι πορτοκαλί, άλλα χρώματα είναι διαθέσιμα.

**ΕΝΙΑΙΟΣ ΑΓΩΓΟΣ**
Ονομαστικός σταυρός Τμήμα	Ονομαστικό πάχος μόνωσης	Πάχος μεταλλικός θήκη	Εξωτερικός Διάμετρος περ.	τρέχων μεταφορά ικανότητα	Τάση πτώση μαρούλι μ= 0,8
χιλ.²	χιλ.	χιλ.	χιλ.	Α	V/A.km
1×1.0	0,80	0,40	3.53	-	23.10
1×1.5	0,80	0,40	3.78	32	15.40
1×2.5	0,80	0,40	4.18	42	9.48
1×4.0	0,80	0,50	4.85	56	5.90
1×6.0	0,80	0,50	5.36	70	3.90
1×10	1.00	0,50	7.02	97	2.33
1×16	1.00	0,60	8.24	125	1.47
1×25	1.00	0,60	9.56	165	0,92
1×35	1.00	0,60	10.70	200	0,67
1×50	1.20	0,70	12.60	245	0,49
1×70	1.20	0,70	14.40	305	0,34
1×95	1.20	0,80	16.50	375	0,25
1×120	1.20	0,80	18.14	435	0,20
1×150	1.40	0,80	20.15	500	0,16
1×185	1.40	0,90	22.10	580	0,13
1×240	1.40	0,90	24.85	685	0,10
1×300	1.60	1.00	27.70	795	0,08
1×400	1.60	1.00	30.40	930	0,06

***2 ΑΓΩΓΟΣ***
Ονομαστικός σταυρός Τμήμα	Ονομαστικό πάχος μόνωσης	Πάχος μεταλλικός θήκη	Εξωτερικός Διάμετρος περ.	Ampacity	Τάση πτώση μαρούλι μ= 0,8
χιλ.²	χιλ.	χιλ.	χιλ.	Α	V/A.km
2×2.5	0,80	0,50	6.96	33	18.96
2×4.0	0,80	0,60	8.10	44	11.8
2×6.0	0,80	0,60	9.12	57	7.8
2×10	1.00	0,70	12.44	78	4.66
2×16	1.00	0,70	14.48	104	2.86
2×25	1.00	0,80	17.32	135	2.52
2×35	1.10	0,80	19.90	168	2.24
2×50	1.20	0,90	23.00	204	1.64
2×70	1.20	1.00	26.80	263	1.42
2×95	1.20	1.00	30.60	320	1.08
2×120	1.20	1.00	33.88	373	0,98

**ΑΓΩΓΟΣ ΤΡΙΑ**
Ονομαστικός σταυρός Τμήμα	Ονομαστικό πάχος μόνωσης	Πάχος μεταλλικός θήκη	Εξωτερικός Διάμετρος περ.	Ampacity	Τάση πτώση μαρούλι μ= 0,8
χιλ.²	χιλ.	χιλ.	χιλ.	Α	V/A.km
3×2.5	0,8	0,60	7.56	29	16.4
3×4.0	0,8	0,60	8.57	38	10.2
3×6.0	0,8	0,60	9.67	46	6.74
3×10	1.0	0,70	13.22	65	4.03
3×16	1.0	0,70	15.42	85	2.54
3×25	1.0	0,80	18.46	118	1.59
3×35	1.1	0,80	21.43	150	1.16
3×50	1.2	0,90	24.55	192	0,85
3×70	1.2	1.00	28.63	228	0,59
3×95	1.2	1.00	32.72	273	0,43
3×120	1.2	1.00	36.26	314	0,35

**ΑΓΩΓΟΣ ΤΕΣΣΕΡΑ**
Ονομαστικός σταυρός Τμήμα	Ονομαστικό πάχος μόνωσης	Πάχος μεταλλικός θήκη	Εξωτερικός Διάμετρος περ.	Ampacity	Τάση πτώση μαρούλι μ= 0,8
χιλ.²	Χιλ.	χιλ.	χιλ.	Α	V/A.km
4×6.0	0,8	0,60	10.59	46	6.74
4×10	1.0	0,70	14.52	65	4.03
4×16	1.0	0,80	17.18	85	2.54
4×25	1.0	0,90	20.57	118	1.59
4×35	1.1	1.00	23.86	150	1.16
4×50	1.2	1.00	27.34	192	0,85
4×70	1.2	1.00	31.69	228	0,59
4×95	1.2	1.00	36.27	273	0,43

**3+1 ΠΥΡΗΝΑΣ**
Ονομαστικός σταυρός Τμήμα	Ονομαστικό πάχος μόνωσης	Πάχος μεταλλικός θήκη	Εξωτερικός Διάμετρος περ.	Ampacity	Τάση πτώση μαρούλι μ= 0,8
χιλ.²	χιλ.	χιλ.	χιλ.	Α	V/A.km
3×16+1×10	1.0	0,80	16.56	85	2.54
3×25+1×16	1.0	0,90	19.77	118	1.59
3×35+1×16	1.1	1.00	22.18	150	1.16
3×50+1×25	1.2	1.00	25.87	192	0,85
3×70+1×35	1.2	1.00	29.81	228	0,59
3×90+1×50	1.2	1.00	34.04	273	0,43

Σημειώσεις:

Ampacities βασισμένο στη θερμοκρασία αγωγών 90°C και την περιβαλλοντική θερμοκρασία 40°C σύμφωνα με τα πρότυπα IEC 287

Η πτώση τάσης βασισμένη στη θερμοκρασία 90°C αγωγών είναι στην υψηλή πλευρά που υπολογίζεται μόνο για την αναφορά

Όταν το καλώδιο υιοθετεί τους συμπιεσμένους πυρήνες, η διάμετρος του καλωδίου πρέπει να είναι 95% της κανονικής διαμέτρου, η διάμετρος της μεταλλικής θήκης πρέπει να ρυθμιστεί αντίστοιχα. Κατά ενίσχυση της μόνωσης, εξωτερική τη διάμετρος του καλωδίου αυξάνεται για για 5%.

¹ενισχυμένη ταινία μίκας μοσχοβίτη γυαλιού ύφασμα

2 τρέχουσες εκτιμήσεις στο αμπέρ (α) μέχρι την περιβαλλοντική θερμοκρασία 30° Γ

0.6/1 KV πυρίμαχο ηλεκτρικό καλώδιο, εκτιμημένο πυρκαγιά καλώδιο για το σύστημα συναγερμών πυρκαγιάς 2
