Name: Πυρίμαχα καλώδια 0.6/1 kV αγωγός μονωμένο XLPE LSZH χαλκού που τυλίγεται
Brand: Shenzhen Chengtiantai Cable Industry Development Co.,Ltd
SKU: NH-YJV
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομαστική τάση: 0,6/1 kV

αγωγός: Αντέξτε το χαλκό

Αριθ. του αγωγού: από 1 έως 5 πυρήνες

1$ο στρώμα μόνωσης: ταινία μίκας

2$ο στρώμα μόνωσης: XLPE

Θήκη: LSZH

Επισημαίνω:

Ηλεκτρικό καλώδιο τροφοδοσίας

XLPE καλώδιο Pvc

Βασικές πληροφορίες

Τόπος καταγωγής: Πόλη Shenzhen, ηπειρωτική Κίνα

Μάρκα: Chengtiantai cable

Πιστοποίηση: CE, CB

Αριθμό μοντέλου: NH-YJV

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο χάλυβα

Χρόνος παράδοσης: 15 εργάσιμες ημέρες μετά από τις πληρωμές

Όροι πληρωμής: L / C, T / T

Δυνατότητα προσφοράς: 10000 μ/ημέρα

Εκθεσιακός χώρος

Πυρίμαχα καλώδια 0.6/1 kV αγωγός μονωμένο XLPE LSZH χαλκού που τυλίγεται

Περιγραφή προϊόντων

Τα πυρίμαχα καλώδια XLPE μόνωσαν 0.6/1 kV

ΕΦΑΡΜΟΓΕΣ:

Ουσιαστικά κυκλώματα ασφάλειας που συνδέονται με τον εξοπλισμό προσβολής του πυρός, φωτισμός έκτακτης ανάγκης και particulary για τις παροχές ηλεκτρικού ρεύματος για να χτίσουν τον εξοπλισμό που χρησιμοποιείται στα συστήματα ασφάλειας. Με την ειδική απόδοση πυρκαγιάς όπως retardancy πυρκαγιάς, η ελεύθερη και χαμηλή εκπομπή αλόγονου του καπνού και των καπνών.

ΚΑΤΑΣΚΕΥΗ:

1. ΑΓΩΓΟΣ

– Κατηγορία 1 μέχρι 6 χιλ.² χαλκού και κατηγορία 2

για τα τμήματα ανωτέρω στο IEC 60228.

2. ΜΟΝΩΣΗ (πρώτο στρώμα)

– Ορυκτή κεραμική πυρίμαχη ταινία (μίκα).

3. ΜΟΝΩΣΗ (δεύτερο στρώμα)

– Διασυνδεμένος τύπος XLPE πολυαιθυλενίου στο IEC 60502-1.

– Προσδιορισμός από το χρώμα.

4. ΤΥΛΙΓΜΑ ΠΥΡΗΝΩΝ

Τύλιγμα πυρήνων με την ταινία ίνας υάλου ως φλόγα-προστασία

5. ΘΗΚΗ

– Αλόγονο-ελεύθερο θερμοπλαστικό polyolefin, τύπος ST8 στο IEC 60502-1.

6. ΧΡΩΜΑ ΘΗΚΩΝ

– Πορτοκάλι ή ο Μαύρος

– Μέγιστη εκτίμηση θερμοκρασίας του αγωγού: +90 °C
– Ελάχιστη θερμοκρασία εργασίας: -40 °C

Φυσικά και ηλεκτρικά χαρακτηριστικά:

Ενιαίος πυρήνας

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
1×1.5	0,7	1.4	5.8	45	32	43	12.1
1×2.5	0,7	1.4	6.2	57	42	57	7.41
1×4.0	0,7	1.4	6.7	75	56	74	4.61
1×6.0	0,7	1.4	7.2	97	70	93	3.08
1×10	0,7	1.4	8.2	142	97	127	1.83
1×16	0,7	1.4	9.2	205	125	167	1.15
1×25	0,9	1.4	10.8	304	165	216	0,73
1×35	0,9	1.4	11.8	403	200	261	0,52
1×50	1.0	1.4	13.3	555	245	311	0,39
1×70	1.1	1.4	15.3	756	305	388	0,27
1×95	1.1	1.5	17.1	1005	375	461	0,19
1×120	1.2	1.5	18.7	1250	435	527	0,15
1×150	1.4	1.6	20.9	1561	500	592	0,12
1×185	1.6	1.6	22.9	1910	580	671	0,10
1×240	1.7	1.7	25.5	2453	685	781	0,08
1×300	1.8	1.8	28.2	3044	795	886	0,06
1×400	2.0	1.9	32.0	4024	930	1019	0,05
1×500	2.2	2.0	35.4	5006	1080	1170	0,04

2 πυρήνες

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
2×2.5	0,7	1.8	10.6	140	37	54	7.41
2×4.0	0,7	1.8	11.6	192	47	70	4.61
2×6.0	0,7	1.8	12.6	245	60	86	3.08
2×10	0,7	1.8	15.2	362	84	115	1.83
2×16	0,7	1.8	16.6	514	113	149	1.15
2×25	0,9	1.8	19.8	734	150	191	0,73
2×35	0,9	1.8	17.2	968	185	231	0,52
2×50	1.0	1.8	19.4	1190	226	275	0,39
2×70	1.1	1.9	22.0	1591	287	337	0,27
2×95	1.1	2.0	24.6	2117	354	405	0,19
2×120	1.2	2.1	27.4	2617	431	463	0,15
2×150	1.4	2.2	30.2	3239	494	522	0,12
2×185	1.6	2.3	34.0	5126	592	591	0,10

3 πυρήνες

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
3×1.5	0,7	1.8	10.1	132	21	28	12.1
3×2.5	0,7	1.8	11.0	171	28	37	7.41
3×4.0	0,7	1.8	12.0	225	37	48	4.61
3×6.0	0,7	1.8	13.1	296	47	61	3.08
3×10	0,7	1.8	15.3	440	64	82	1.83
3×16	0,7	1.8	17.5	638	85	107	1.15
3×25	0,9	1.8	21.0	954	115	138	0,73
3×35	0,9	1.8	23.1	1266	140	165	0,52
3×50	1.0	1.8	23.4	1614	168	198	0,39
3×70	1.1	1.9	27.4	2264	213	242	0,27
3×95	1.1	2.0	30.6	2975	263	290	0,19
3×120	1.2	2.1	34.0	3776	307	330	0,15
3×150	1.4	2.3	38.6	4682	357	371	0,12
3×185	1.6	2.4	43.3	5802	415	418	0,10
3×240	1.7	2.6	48.1	7437	498	485	0,08
3×300	1.8	2.8	52.2	9313	575	548	0,06

4 πυρήνες

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
4×4	0,7	1.8	13.0	283	38	50	4.61
4×6	0,7	1.8	14.2	376	49	62	3.08
4×10	0,7	1.8	16.7	567	67	84	1.83
4×16	0,7	1.8	19.1	829	88	109	1.15
4×25	0,9	1.8	23.2	1249	119	142	0,73
4×35	0,9	1.8	25.2	1689	146	170	0,52
4×50	1.0	1.9	25.5	2146	173	201	0,39
4×70	1.1	2.0	28.9	2944	218	245	0,27
4×95	1.1	2.1	32.5	3903	271	294	0,19
4×120	1.2	2.3	35.9	4967	315	333	0,15
4×150	1.4	2.4	40.2	6133	366	374	0,12
4×185	1.6	2.6	44.4	7600	422	421	0,10
4×240	1.7	2.8	49.4	9743	508	489	0,08
4×300	1.8	3.0	56.0	12271	592	555	0,06

3 γη Core+

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος		Ονομαστικός Θήκη πάχος	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃
No.cores Χ διαγώνιος-SEC.	Φάση	Ουδέτερος	Ονομαστικός Θήκη πάχος	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α
3×4+1×2.5	0,7	0,7	1.8	12.7	277	37	47
3×6+1×4.0	0,7	0,7	1.8	13.9	363	47	60
3×10+1×6.0	0,7	0,7	1.8	16.1	527	64	81
3×16+1×10	0,7	0,7	1.8	18.6	766	85	106
3×25+1×16	0,9	0,7	1.8	22.2	1140	113	137
3×35+1×16	0,9	0,7	1.8	24.6	1475	139	164
3×50+1×25	1.0	0,9	1.8	27.7	1951	173	198
3×70+1×35	1.1	0,9	1.9	31.9	2662	222	246
3×95+1×50	1.1	1.0	2.1	36.2	3578	271	293
3×120+1×70	1.2	1.1	2.2	39.9	4567	318	334
3×150+1×70	1.4	1.1	2.3	45.0	5514	370	375
3×185+1×95	1.6	1.1	2.5	49.4	6850	427	422
3×240+1×120	1.7	1.2	2.7	54.9	8741	507	492
3×300+1×150	1.8	1.4	2.9	62.9	11052	599	560

5 πυρήνες

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
5×4	0,7	1.8	14.7	320	38	48	4.61
5×6	0,7	1.8	15.8	427	48	60	3.08
5×10	0,7	1.8	18.6	636	66	81	1.83
5×16	0,7	1.8	21.3	941	88	107	1.15
5×25	0,9	1.8	25.7	1441	118	137	0,73
5×35	0,9	1.8	28.4	1853	144	165	0,52
5×50	1.0	2.0	32.9	2616	177	196	0,39
5×70	1.1	2.1	38.2	3578	227	244	0,27
5×95	1.1	2.3	43.4	4843	277	288	0,19
5×120	1.2	2.4	47.9	6110	325	329	0,15
5×150	1.4	2.6	53.8	7421	375	369	0,12
5×185	1.6	2.8	59.6	9191	433	418	0,10
5×240	1.7	3.0	66.5	11763	518	488	0,08
5×300	1.8	3.2	73.4	14595	625	555	0,06

4 Core+Earth

No.cores Χ διαγώνιος-SEC.	Μόνωση πάχος		Ονομαστικός Θήκη πάχος	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃
No.cores Χ διαγώνιος-SEC.	Φάση	Ουδέτερος	Ονομαστικός Θήκη πάχος	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃
χιλ. ²	χιλ.	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α
4×4+1×2.5	0,7	0,7	1.8	14.2	320	38	48
4×6+1×4.0	0,7	0,7	1.8	15.6	427	48	60
4×10+1×6.0	0,7	0,7	1.8	18.1	636	66	81
4×16+1×10	0,7	0,7	1.8	20.8	941	88	107
4×25+1×16	0,9	0,7	1.8	24.9	1441	118	137
4×35+1×16	0,9	0,7	1.8	27.1	1853	144	165
4×50+1×25	1.0	0,9	1.9	31.6	2616	177	196
4×70+1×35	1.1	0,9	2.1	36.5	3578	227	244
4×95+1×50	1.1	1.0	2.2	41.6	4843	277	288
4×120+1×70	1.2	1.1	2.4	46.3	6110	325	329
4×150+1×70	1.4	1.1	2.5	51.2	7421	375	369
4×185+1×95	1.6	1.1	2.7	56.8	9191	433	418
4×240+1×120	1.7	1.2	2.9	63.2	11763	518	488
4×300+1×150	1.8	1.4	3.1	70.0	14595	625	555

τα *Dimensions και οι προδιαγραφές μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

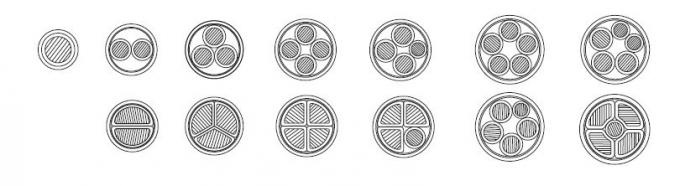

Σχέδιο αγωγών

Καλώδιο τροφοδοσίας χαμηλής τάσης 0.6/1 kV μονωμένα XLPE καλώδια

Συσκευασία & παράδοση

Λεπτομέρειες συσκευασίας:

σπείρα 100 μ στο φύλλο αλουμινίου	Ξύλινα τύμπανα χάλυβα	Τύμπανο καλωδίων στο εμπορευματοκιβώτιο

Παράδοση: σταλμένος σε 15 ημέρες μετά από την πληρωμή

Στοιχεία τυμπάνων καλωδίων

ΤΥΜΠΑΝΑ ΚΑΛΩΔΙΩΝ	D1=Flange διάμετρος (χιλ.)	Πλάτος W=Useful (χιλ.)	D2=Barrel διάμετρος (χιλ.)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

Λιμένας παράδοσης:


Λιμένας Shenzhen	Λιμένας του Χογκ Κογκ	Λιμένας Guangzhou

Το καλώδιο chengtiantai Shenzhen ενεργοποιεί τα επικυρωμένα συστήματα διαχείρισης υποχωρητικά με:

	Certificat	Πληροφορίες
	ISO 9001:2008 ποιοτικά συστήματα διαχείρισης	Certificat ISO 9001:2008 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019
	ISO 14001:2004 περιβαλλοντικά συστήματα διαχείρισης	Certificat ISO 14001:2004 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019
	OHSAS 18001:2007 προδιαγραφή αξιολόγησης για τα διοικητικά systemsenvironmental συστήματα διαχείρισης υγιεινής & ασφάλειας της εργασίας	Certificat OHSAS 18001:2007 - Ανάπτυξη Co.Ltd. βιομηχανίας καλωδίων chengtiantai Shenzhen Επικυρωμένος μέσω Guangdong της ποιότητας που εξετάζει CTC την πιστοποίηση Co.Ltd. Έγκυρος μέχρι τις 13 Ιανουαρίου 2019

ΕΞΥΠΗΡΕΤΉΣΕΙΣ ΠΕΛΑΤΏΝ:

Κατασκευάζουμε μια περιεκτική σειρά καλωδίων και καλωδίων για να ικανοποιήσουμε τις διαφορετικές ανάγκες αγοράς.

Εάν αυτός ο όλος φαίνεται λίγο πάρα πολύ τεχνικός για σας, κατόπιν γιατί να μην έλθει σε επαφή με μας.

Ανυπομονούμε να σας βοηθήσουμε στον προσδιορισμό των καλύτερων προϊόντων για τη συγκεκριμένη αίτησή σας και για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις που να έχετε.

Τηλ.: +86 755 6114 5028

Fax: +86 755 61137976

Ηλεκτρονικό ταχυδρομείο: το cttcable@hotmail.com

Το καλώδιο chengtiantai Shenzhen ενεργοποιεί τα επικυρωμένα συστήματα διαχείρισης υποχωρητικά με: ISO 9001:2008/ISO 14001:200] 4/OHSAS 18001:2007

● Η παραγωγή καλωδίων άρχισε το 1983
● 35 έτη εμπειρίας κατασκευής καλωδίων

● Πωλήσεις το 2016 περίπου 500 εκατομμύριο Δολ ΗΠΑ

● 100.000 τετρ.μέτρα χώρου παραγωγής
θα-εκπαιδευμένοι υπάλληλοι ● 350

● 8 εργαστήριο
● 1 κέντρο Ε&Α

Κεντρικό γραφείο: βιομηχανικό πάρκο chengtiantai, κοινότητα Lisonglang, γραφείο Gongming, περιοχή Guangming, Shenzhen Λαϊκή Δημοκρατία της Κίνας 518106

Επειδή βελτιώνουμε συνεχώς τα προϊόντα μας, το καλώδιο CTT διατηρεί το δικαίωμα να αλλάξουν οι προδιαγραφές και η διαθεσιμότητα χωρίς προηγούμενη ειδοποίηση.
